Tutoriel complet : Schéma et guide pratique de la boîte à fusibles pour Fiat 500/500c

La boîte à fusibles de votre Fiat 500 ou 500c joue un rôle fondamental dans la protection des circuits électriques du véhicule. Dès que vous faites face à un dysfonctionnement électrique, comme des phares qui cessent de fonctionner ou des vitres électriques bloquées, la boîte à fusibles est souvent au cœur du problème. Nous allons vous présenter un tutoriel complet pour :

• Localiser précisément les boîtes à fusibles sur votre Fiat 500 et 500c,
• Comprendre les schémas et le câblage associés,
• Identifier et remplacer les fusibles de manière sécurisée,
• Suivre un guide pratique pour l’entretien et le dépannage électrique.

Ce guide vise à vous accompagner pas à pas dans le maniement de cet élément clé de l’électricité automobile, afin de garantir un entretien voiture efficace et prévenir tout risque lié à un fusible défectueux.

A découvrir également : Huile 5W30 : quels moteurs bénéficient vraiment de sa viscosité optimale ?

Où trouver la boîte à fusibles sur la Fiat 500 et 500c ?

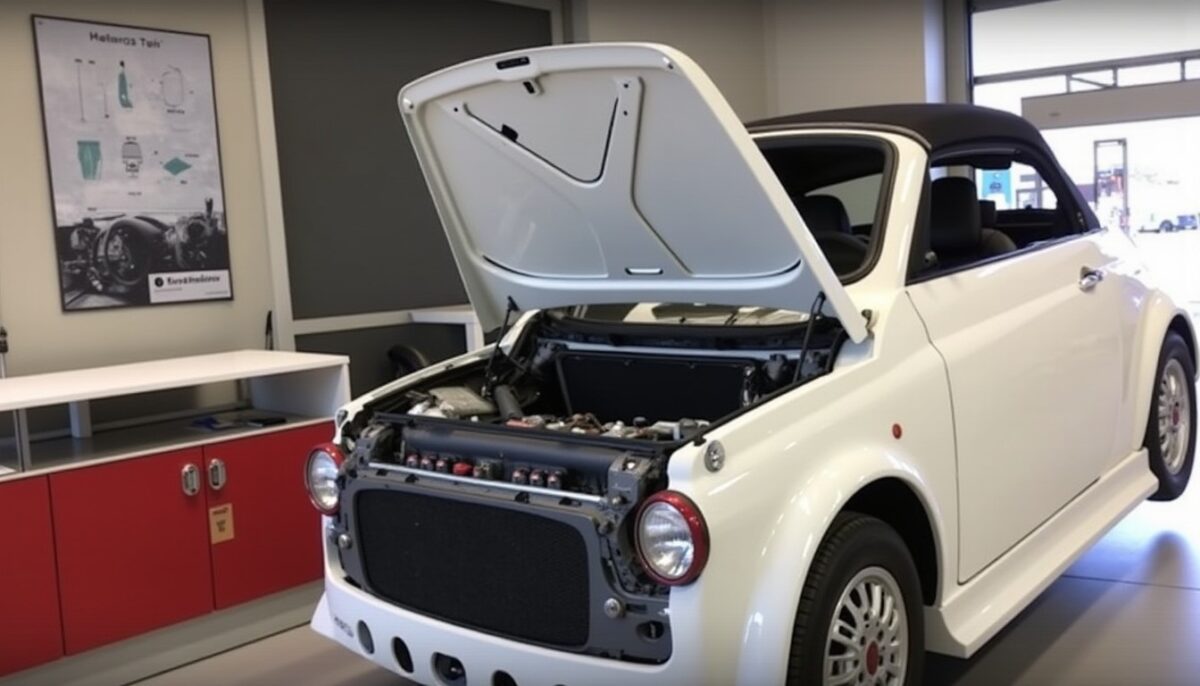

Savoir où se situent les boîtes à fusibles est la première étape cruciale pour toute opération de maintenance ou dépannage. Sur la Fiat 500 standard comme sur la 500c, vous disposez de deux emplacements principaux :

• Sous le capot : Cette boîte protège les circuits essentiels tels que l’allumage, le moteur, et certains dispositifs de sécurité. Elle est positionnée près du compartiment moteur, généralement sur le côté conducteur, et permet d’accéder rapidement aux fusibles liés aux systèmes vitaux.
• Sous le tableau de bord côté conducteur : Cette seconde boîte gère l’éclairage intérieur, les accessoires électroniques et l’instrumentation du tableau de bord, comme la radio ou les commandes des vitres électriques.

Chaque boîte à fusibles est protégée par un cache amovible, et munie d’un schéma clair pour vous aider à identifier chaque fusible selon sa fonction. Cet agencement permet un diagnostic ciblé et un remplacement plus simple des fusibles défectueux.

A lire également : Injecteur défectueux : identifier les signes et découvrir les solutions efficaces

Accéder facilement aux fusibles pour vérifier ou remplacer

Avec un minimum de précautions, vous pouvez accéder vous-même aux fusibles en suivant ces étapes :

1. Coupez systématiquement le contact pour éviter tout risque de court-circuit avant toute intervention.
2. Repérez la boîte à fusibles sous le capot ou sous le tableau de bord en vous aidant des repères visuels et du manuel utilisateur.
3. Déclipsez le cache de protection qui protège les fusibles.
4. Examinez chaque fusible pour identifier celui qui pourrait être grillé : un filament cassé, une coloration sombre ou une brûlure sont des signes classiques.
5. Remplacez toujours le fusible par un modèle du même ampérage pour éviter d’endommager le circuit électrique.

Par exemple, pour un fusible lié aux phares, typiquement de 10 ou 15 ampères, veillez à ne jamais monter une valeur supérieure qui fragiliserait la sécurité électrique.

Comprendre le schéma et l’affectation des fusibles sur votre Fiat 500/500c

Le schéma de la boîte à fusibles est une véritable carte d’orientation dans l’univers électrique de votre voiture. Connaître la signification des symboles, la position des fusibles, ainsi que leur ampérage facilite vos interventions.

Voici un tableau récapitulatif simplifié des fusibles présents sous le capot :

Pour la boîte située sous le tableau de bord, voici des exemples courants :

Ce découpage vous offre une vision complète du câblage électrique protégé par la boîte à fusibles de votre Fiat 500/500c.

Quand vérifier ou remplacer un fusible sur votre Fiat 500 ?

Une défaillance électrique se manifeste souvent par des équipements hors service. Vous pouvez suspecter un fusible grillé notamment dans ces cas :

• Phares ou feux de position éteints même lorsque l’interrupteur est activé, ce qui représente une cause fréquente de panne légère.
• Vitres électriques inopérantes ou bloquées, empêchant leur remontée ou descente.
• Radio muette ne répondant plus au bouton marche/arrêt.
• Essuie-glaces immobilisés, un problème récurrent en hiver ou lors d’intenses averses.
• Prise allume-cigare inopérante ne parvenant plus à alimenter vos accessoires.

Si le fusible concerné grille à répétition, cela indique souvent un problème plus profond dans le câblage ou un équipement défectueux, et il est conseillé de consulter un mécanicien. Vous pouvez retrouver un guide pratique très utile pour comprendre ces phénomènes via un article spécialisé sur les symptômes électriques.

Conseils pour un remplacement sûr et efficace des fusibles

Pour garantir un entretien voiture sécurisé sans risque pour vos circuits électriques, suivez ces recommandations :

• Assurez-vous de choisir le fusible avec le même ampérage que celui d’origine pour éviter toute surcharge électrique.
• Utilisez des outils adaptés pour retirer ou insérer les fusibles sans endommager leur support.
• Consultez le schéma de la boîte à fusibles pour bien identifier le fusible correspondant à la fonction défaillante.
• Évitez les substitutions temporaires ou au jugé, car cela peut créer des pannes plus sérieuses.
• Si plusieurs fusibles grillent fréquemment, adressez-vous à un professionnel pour vérifier l’état du câblage.

Vous pouvez acheter les fusibles adaptés pour votre Fiat 500 à votre concessionnaire habituel ou via des plateformes spécialisées. Cela assure une compatibilité optimale avec votre modèle et prolonge la fiabilité de votre système électrique.
